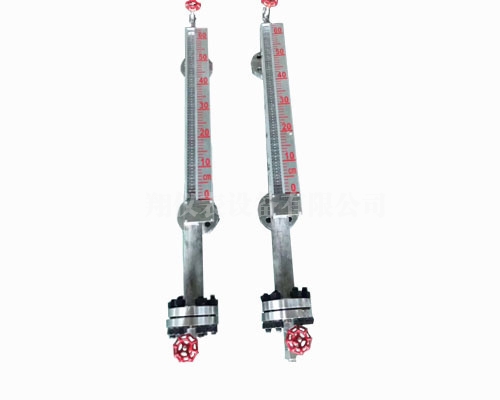

磁翻板衬四氟液位计的结构原理与特点

磁翻板衬四氟液位计可根据工程需要，配合远传变送器使用，可实现就地数字显示，以及输出4~20mA的标准远传电信号，以配合记录仪表，或工业过程控制的需要。也可以配合磁性控制开关或接近开关等使用，对液位监控报警或对进液出液设备进行控制。

仪表结构按功能分基本型（仅有现场显示），带控制开关型和带变送器型等三种形式。 仪表根据浮力原理，在测量管内浮标随液位升降而上、下移动，浮标内的磁钢通过磁耦合驱动双色薄片翻转来显示液位高度（白色为气相，红色为液相）。

在基本型测量管外侧加装上、下限控制开关（干簧管），当浮标上、下移动到设定控制限位置时发出接点开关信号。 带变送器结构，在基本型测量管外侧加装一套变送器，当浮标上、下移动驱动变送器中传感元件（干簧管）释放，从而改变与液位成比例的电压信号，该电压信号经转换成4～20mADC信号输出，远传到控制室二次仪表进行显示，实现自动控制。

磁性报警开关磁性报警开关是一种小巧型外贴式报警装置，它可安装在液位测量管，任意报警点位置，当管内液面到达设置报警点时，管内磁性浮子与磁开关接近，从而使磁开关输出一个开关信号，达到报警控制的目的。磁开关有常开、常闭，兼容型，可任选。

适合容器内液体介质的液位、界位的测量。除现场指示外，还根据要求配远传变送器、报警开关、控制开关，检测功能齐全。磁翻板衬四氟液位计指示新颖，读数直观、醒目，观察指示器的方向可根据用户需要改变角度。测量范围大，不受贮槽高度限制。指示机构与被测介质完全隔离、因而密封性高、使用安全。结构简单，安装方便，维护费用低。耐腐蚀，无需电源、防爆
