河南斐翔仪表设备带您认识：浮球液位计

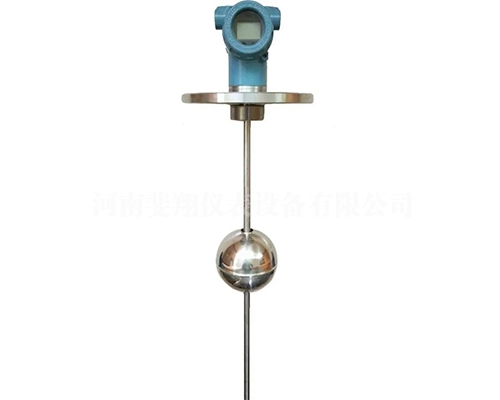

浮球液位计是一种基于连通器原理和浮力原理工作的液位测量仪表，它通过浮球随液位变化而上下移动，将液位信号转换为机械、电或气信号输出，从而实现对液位的测量和控制，在工业生产、仓储物流、水处理等众多领域都有广泛应用。

工作原理

机械式浮球液位计：主要由浮球、连杆、磁钢、指示器等部件组成。浮球漂浮在液面上，当液位发生变化时，浮球会随之上下移动。连杆将浮球的运动传递给磁钢，磁钢在指示器内移动，通过磁耦合作用使指示器内的翻板或指针转动，从而直观地显示液位高度。例如在一个大型的储水罐中，浮球随着水位的升降而上下浮动，带动连杆和磁钢运动，操作人员在罐外就可以通过指示器看到水位的变化。

电信号输出式浮球液位计：在机械式的基础上增加了传感器和信号转换装置。浮球的运动通过连杆带动传感器内的部件（如电位器、干簧管等）动作，将液位信号转换为电信号（如4 - 20mA电流信号、电压信号等）输出。这些电信号可以传输到控制室，实现远程监控和自动化控制。比如在化工生产过程中，电信号输出式浮球液位计可以将液位信号传输到DCS系统，方便操作人员实时掌握液位情况并进行相应的操作。

气信号输出式浮球液位计：通过浮球的运动带动气动转换装置，将液位变化转换为气信号（如气压信号）输出。气信号可以用于驱动气动执行机构，实现对液位的自动控制。例如在一些对防爆要求较高的场合，气信号输出式浮球液位计可以安全地将液位信号传输到控制设备，避免因电火花引发爆炸事故。

结构组成

浮球：是浮球液位计的关键部件，通常采用轻质、耐腐蚀的材料制成，如不锈钢、塑料等。其形状多为球形或圆柱形，内部可能填充有密度较小的物质，以确保浮球能够漂浮在液面上。浮球的大小和重量会影响液位计的测量精度和灵敏度。

连杆：连接浮球和其他部件，将浮球的运动传递给后续的测量或控制装置。连杆需要具有一定的强度和刚度，以确保运动的准确性。

测量管或导轨：为浮球的运动提供导向，确保浮球能够垂直上下移动，提高测量的准确性。测量管或导轨的材质和结构需要根据被测介质的特性和工作环境进行选择。

指示器或传感器：

指示器：用于直观显示液位高度，常见的有翻板指示器、指针指示器等。翻板指示器由一系列带有磁性的翻板组成，当磁钢靠近时，翻板会翻转，显示不同的颜色来表示液位。

传感器：将浮球的运动转换为电信号或气信号输出，实现远程测量和控制。不同类型的传感器（如电位器、干簧管、压力传感器等）适用于不同的测量要求和环境。
